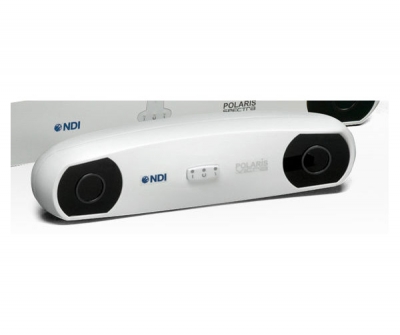

Система Polaris Vicra состоит из датчика положения, USB-конвертера Host, адаптера питания и кабелей. Система Polaris Vicra имеет меньший измерительный объём, чем Polaris Spectra, и может измерять активные беспроводные или пассивные инструменты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Polaris® Vicra® — системы навигационной хирургии в ЛОР-хирургии

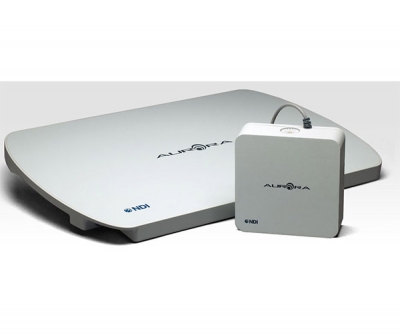

Отслеживайте несколько одноразовых инструментов или датчиков, расположенных внутри или снаружи тела, с помощью этой настраиваемой системы электромагнитного отслеживания в реальном времени, которая обеспечивает субмиллиметровую, субградусную точность.

Особенности и преимущества Aurora:

Электромагнитное отслеживание:

Субмиллиметровое и субградусное отслеживание без ограничений прямой видимости.

Датчики и готовые к использованию инструменты:

Компания NDI производит самые маленькие и самые экономичные электромагнитные датчики отслеживания на современном рынке. Эти датчики разработаны для интеграции в сторонние приборы и обладают следующими характеристиками:

Экономичные датчики позволяют использовать их в одноразовых целях.

Прочные конструкции датчиков для ежедневного повторного использования.

Датчики диаметром всего 0,3 мм для интеграции в иглы большого диаметра.

Сертификаты медицинской безопасности:

Соответствуют стандартам безопасности медицинского оборудования.

Возможности настройки:

Индивидуальные конструкции генератора поля (FG), выдерживающие до 100 циклов автоклавирования.

Индивидуальные форм-факторы FG и электроники для наилучшего соответствия клиническому рабочему процессу.

Устойчивость к металлам:

Отслеживание не зависит от наличия большинства видов медицинской нержавеющей стали (серии 300) и титана.

Дополнительный настольный генератор поля (FG) сводит к минимуму искажения, создаваемые столами пациентов или другими Материалы ниже.

Простая интеграция:

Интерфейс прикладного программирования (API) Aurora позволяет легко разрабатывать специализированное программное обеспечение.

API Aurora, основанный на линейке оптических измерительных систем Polaris от NDI, обеспечивает быструю интеграцию существующих программных приложений, разработанных для самой популярной оптической системы на рынке сегодня.

Система Aurora, разработанная для медицинских применений, имеет все необходимые сертификаты и классификации по электробезопасности, что позволяет OEM-партнерам максимально быстро реализовывать продукт.

Удобство и надежность:

Предварительно откалиброванная система может быть быстро настроена для немедленного использования.

Автоматизированное обнаружение инструментов обеспечивает бесперебойную работу системы во время использования.

СПЕЦИФИКАЦИЯ Aurora - Нейронавигационные системы

Обзор 3D-наведения

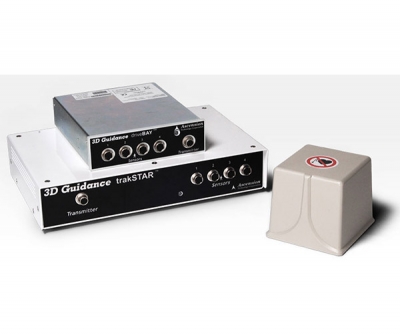

Используя более чем 30-летний опыт в области технологий медицинской навигации, trakSTAR и driveBAY обеспечивают высокоточное отслеживание положения и ориентации в режиме реального времени в 3D с шестью степенями свободы (6DOF). Обе системы могут одновременно отслеживать до четырёх (4) многоразовых электромагнитных инструментов с шестью степенями свободы в готовой к использованию конфигурации, поддерживающей сменные размеры датчиков.

Каждая система работает совместно с передатчиком среднего (MRT) или короткого (SRT) диапазона, который генерирует оптимальный объём отслеживания, необходимый для широкого спектра приложений 3D-навигации в медицине: слияние ультразвуковых изображений, наведение биопсийной иглы, онкология и нейрохирургия. Прямая видимость между датчиком и передатчиком не требуется.

Системы trakSTAR и driveBAY обладают одинаковой надёжностью, универсальностью и простотой использования. Обе системы занимают мало места, требуют минимального количества кабелей и работают без необходимости использования промежуточного оборудования (например, предварительного усилителя) между датчиком и электронным блоком. По размеру trakSTAR представляет собой настольное устройство, подключаемое напрямую к основному источнику питания, в то время как driveBAY предназначен для установки в отсек для дисковода вашего компьютера, используя блок питания компьютера.

СПЕЦИФИКАЦИЯ 3D-НАВИГАЦИИ - Нейронавигационные системы

Aurora основана на электромагнитной технологии, не требующей прямой видимости. Система электромагнитного слежения Aurora — это передовая навигационная технология, разработанная специально для медицинских приложений. Aurora отслеживает миниатюрные датчики, что позволяет интегрировать их в хирургические инструменты и приспособления, такие как иглы, катетеры, зонды и эндоскопы. Возможность размещения датчиков Aurora на кончике инструмента позволяет локализовать гибкие инструменты в организме, открывая множество новых медицинских применений, которые ранее были невозможны.

СПЕЦИФИКАЦИЯ Aurora® - ЛОР-хирургических навигационных систем

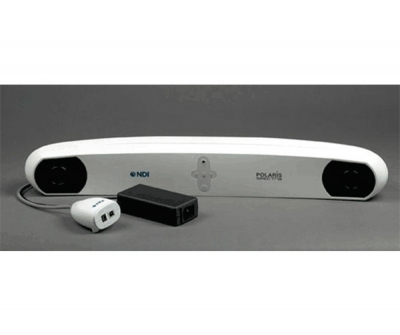

Система Polaris Spectra

Системы Spectra используются для получения высококачественных снимков по сравнению с обычной камерой. Существует 2 типа систем Polaris Spectra:

Гибридная система Polaris Spectra

Гибридная система Polaris Spectra измеряет активные беспроводные или пассивные инструменты. Она состоит из датчика положения, блока управления системой (SCU), дополнительных вспышек и кабелей.

Пассивная система Polaris Spectra

Пассивная система Polaris Spectra измеряет активные беспроводные или пассивные инструменты. Он состоит из датчика положения, USB-конвертера Host, адаптера питания и кабелей.

СПЕЦИФИКАЦИЯ Polaris® Spectra® - ЛОР-хирургические навигационные системы

Ниже представлен обзор преимуществ, предоставляемых оптическими измерительными системами Polaris Spectra и Polaris Vicra. Если не указано иное, все функции применимы к обеим системам.

Исключительная точность

Усовершенствованные алгоритмы отслеживания обеспечивают исключительную точность

Дополнительный комплект оценки точности (AAK) доступен для выполнения быстрой оценки точности в полевых условиях

Несколько объемов измерения

Объем измерения — это область, в которой отслеживается инструмент (в пределах спецификаций точности NDI).

Короткое время прогрева

Максимальное время прогрева — всего десять минут, необходимое для начала надежного и точного отслеживания

Оповещение об ударе

Детектор удара предупреждает, если система испытала сильный удар

Системное предупреждение рекомендует выполнить AAK для проверки точности системы

Широкий диапазон рабочих температур

Точное измерение в диапазоне температур окружающей среды от 10 °C до 40 °C для Polaris Spectra и от 10 °C до 30 °C для Polaris Vicra

Для достижения этого диапазона никаких регулировок не требуется

Лазер позиционирования (Polaris Spectra)

Polaris Spectra может быть оснащен дополнительным встроенным лазером позиционирования

Лазер помогает совмещать датчик положения с интересующей областью

Компактный и легкий

Размеры датчика положения Polaris Vicra составляют 273 мм x 69 мм x 69 мм (ДxШxВ), а вес всего 0,80 кг

Небольшой размер позволяет закрепить датчик положения непосредственно на столе пациента или интегрировать в аппаратную систему

Малые размеры инструментов (Polaris Vicra)

Инструменты нового поколения также отличаются малыми размерами и малым весом

Polaris Vicra может отслеживать инструменты меньшего размера по сравнению с текущей системой Polaris

Позволяет хирургическим инструментам, отслеживаемым Polaris Vicra, быть эргономичнее и легче, чем используемые в настоящее время использование

Прочный

Механически прочный и способный выдерживать элементы медицинских сред применения

Поглощает удары, полученные при перемещении системы

Техническое обслуживание и диагностика

Быстрые и простые в использовании утилиты устранения неполадок

Простой интерфейс для сбора основных данных

Легкое обнаружение фоновых помех

Простая интеграция

Интерфейс прикладных программ (API) позволяет легко разрабатывать программное обеспечение для конкретных приложений

Интерфейс прикладных программ представляет собой встроенный набор из приблизительно 60 команд, используемых для управления Polaris

Polaris использует параметры для установки значений и оповещений, включая состояние удара, температуру и аппаратные сбои

СПЕЦИФИКАЦИЯ Polaris - Нейронавигационные системы
